P91 Y-образный встроенный запорный клапан

Запрос

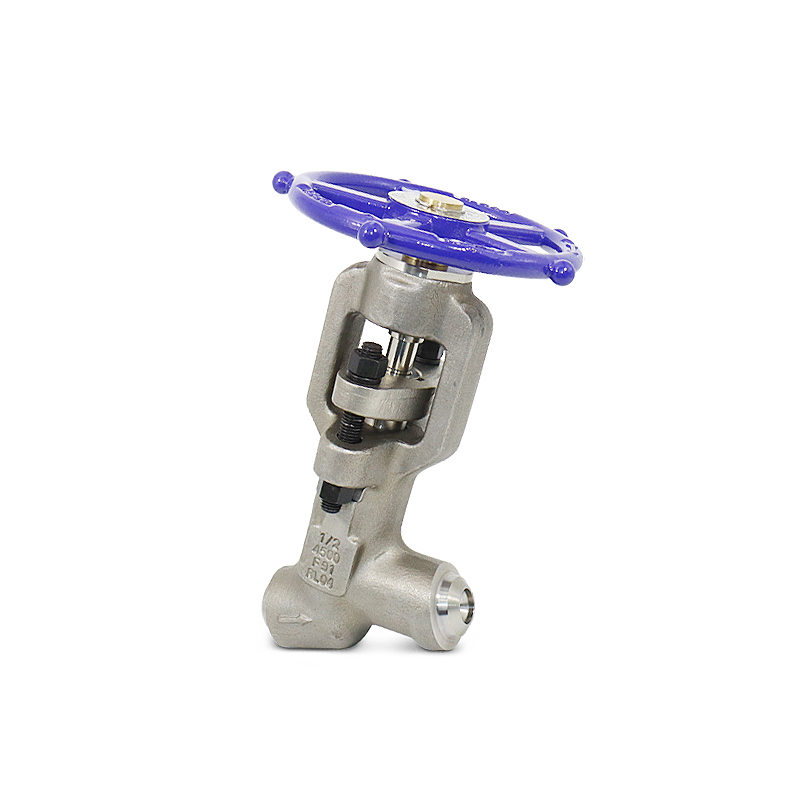

P91 Y-образный встроенный запорный клапан

ОПИСАНИЕ Скачать

Размер: 3/8~4”(10-100mm)
Класс ASME: 1500,1690,2500,2680,4500.
Рабработка: ASME B16.34
Испытание: ASME B16.34，API 598
Порт для раструбной сварки: ASME B16.11
Порт для стыковой сварки: ASME B16.25

Преимущества продукции:
1. Встроенный кованый технологический клапан без конструкции крышки клапана уменьшает место утечки между корпусом клапана и крышкой клапана, и крышку клапана можно не снять в режиме онлайн-обслуживания
2. По сравнению со запорным клапаном со скосом под углом 60° и вертикальным запорным клапаном перепад давления относительно невелик.
3. Невращающийся шток клапана закален, отшлифован и отполирован для уменьшения крутящего момента и предотвращения повреждения набитки при кручении.
4. Полированная полость набивки и комбинированное графитовое кольцо, которые были предварительно спрессованы отдельно, обеспечивают более плотное уплотнение
5. Заслонка клапана, седло клапана и заднее сиденье из сплава вольфрам-хром-кобальт, обеспечивают длительный срок службы даже в суровых условиях эксплуатации.
6. Полностью управляемая заслонка клапана гарантирует, что боковая тяга, создаваемая высокоскоростной жидкостью, не повлияет на выравнивание седла клапана и заслонки клапана, позволяет избежать царапин на корпусе клапана, царапин или изгибов штока клапана, а также продлевает уплотнение заслонки клапана и срок службы клапана
7. Скос заднего сиденья расположен на штоке, а не на заслонке, что соответствует соответствующим нормам API-600 и API-602
8. Зазор между штоком и заслонкой большой, так что заслонка может свободно перемещаться
9. Поскольку под внутренней поверхностью заслонки клапана находится промежуточный материал, золотник клапана и седло клапана не вращаются при герметизации
10. Динамическая нагрузка является дополнительной. Динамическая нагрузка обеспечивает долговременную герметичность без технического обслуживания, а крутящий момент болта контролирует все нагрузки на пружину
11. Полностью закрытая система привода штока клапана со смазкой, оснащенная двумя игольчатыми роликоподшипниками для обеспечения сниженного рабочего крутящего момента
12. Пылезащитный колпачок и втулка защищают шток клапана от грязи, пыли и песка
13. Обладает хорошей устойчивостью к перепадам температур
14. Подходит для отвода сточных вод и продувочного назначения
15. Можно выбрать динамическую нагрузку на набивку
16. К выбору доступны типы заслонки: блокирующий, игольчатый или невозвратно-запорный
17. К выбору доступны цвет и материал маховика
