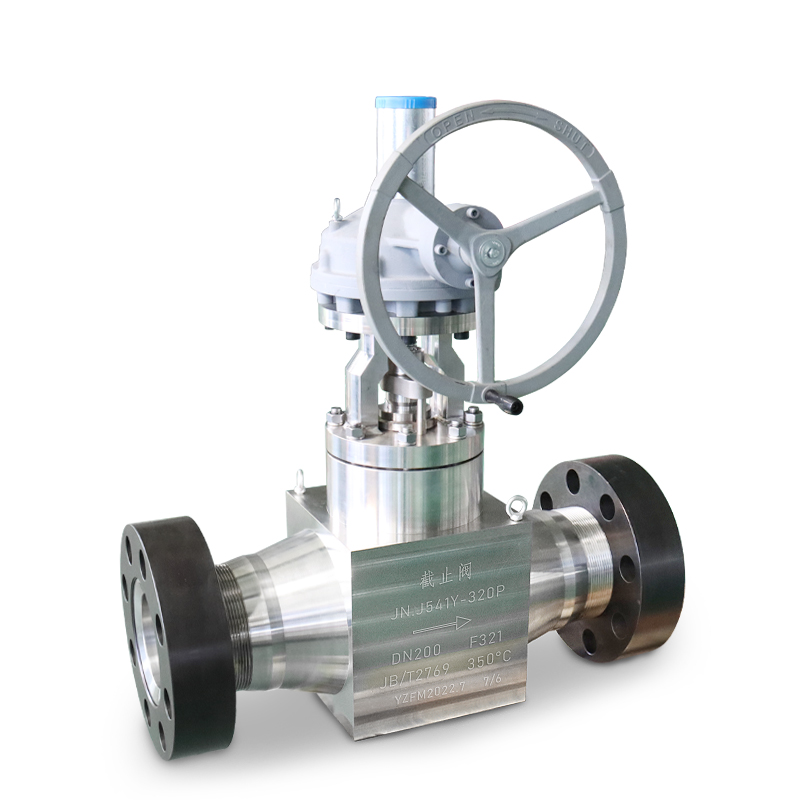

DN200 Резьбовой фланцевый запорный клапан

ОПИСАНИЕ Скачать

Модель: JN.J541Y-320P
Материал изделия: Нержавеющая сталь, сплавы 400, 20 и С-276, а также титан
рабочее давление: 32MPa（16MPa 22MPa 25MPa 32MPa）
Рабочая температура: -54°C~350°C（-65°F~662°F）
Диаметр отверстия: DN200（Можно заказать другой калибр）
Форма порта: резьбовой фланец JB/T2769

Преимущества продукции:
Встроенный кованый резьбовой клапан серии NF, клапан имеет меньше точек утечки и может применяться в различных суровых условиях работы, таких как высокая температура, высокое давление и высокая эрозия.
1. Встроенный кованый корпус клапана. Калибр этой конструкции DN10-DN200;
2. Конструкция двойного штока клапана: верхний шток клапана использует упрочнение резьбы, а нижний шток клапана использует упрочнение гладкой поверхности;
3. Смазка резьбы верхнего штока клапана позволяет изолировать среду системы;
4. Линейное движение невращающегося нижнего штока клапана заменяет спиральную работу, что позволяет избежать повреждения седла клапана и компонентов наконечника клапана, и уменьшить трение между набивками и нижним штоком клапана;
5. Резьбовое соединение приваривается с толщиной стенки, в 1,5 раза превышающей толщину трубы, и все места сварки просвечиваются рентгенографией для обнаружения дефектов
6. Для золотника клапана и седла клапана используется наплавка стеллитом в соотношении 6# и 12#
7. Прецизионно отлитый маховик из нержавеющей стали 304

Спецификация продукции
Стандарт проектирования: GB/T12224-2005
Длина конструкции: GB/T12221
Соединительный стандарт: JB/T2769-2008 JB/T2768
Уровень давления и температуры: GB/T 12224-205
Испытание и проверка: JB/T9092
